リストマーク CPUFANのコネクターピン修理

2011年10月31日 ()
前に買ってきたコンタクトピンを使っての修理です。


簡単に言うと、FANの接続部分を切ってゴミ箱に捨ててしまったため
接続端子がない状態となっていました。
でも、ファンは正常に作動するはず。。
そこで、接続端子を新たにつくろうということに。

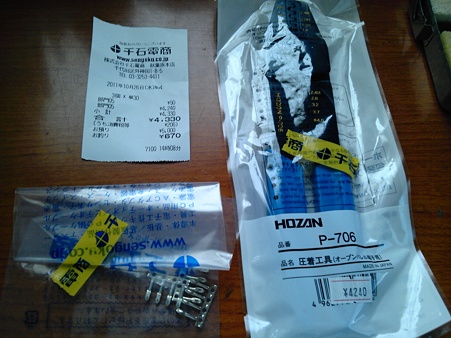

今回の道具類
コンタクトピン(下側)30円*3=90円
圧着工具(右側)4240円
4240+90=4330円也
DSC_0070
DSC_0070 posted by (C)ゆさみ さくら

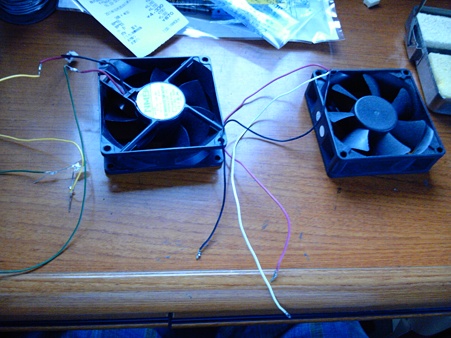

今回の修理対象。
ファン2つ。ちなみに、左は2ピン(リード線が2線)だったりします^^;
DSC_0069
DSC_0069 posted by (C)ゆさみ さくら


要は簡単で、一度綺麗に切りそろえ再びリード線を出してからコンタクトに載せカシメるだけという
電気も何も使わないのです。

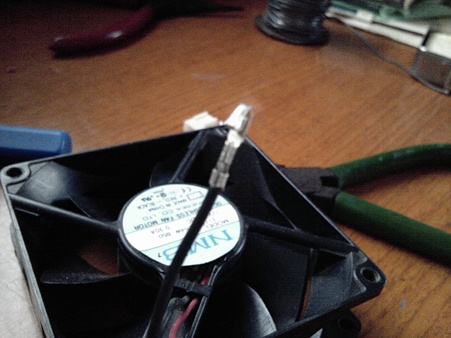

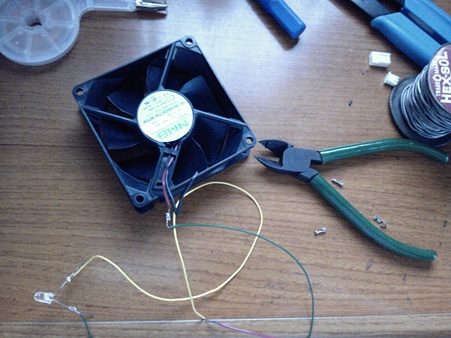

作業風景。
中央の黒いリード線にコンタクトピンをつけます。
DSC_0068
DSC_0068 posted by (C)ゆさみ さくら


何度かやると上手くなってくる。
ちなみに、道具は高くて4240円ほどしますが確実にカシメられるので購入してよかったです。
DSC_0067
DSC_0067 posted by (C)ゆさみ さくら

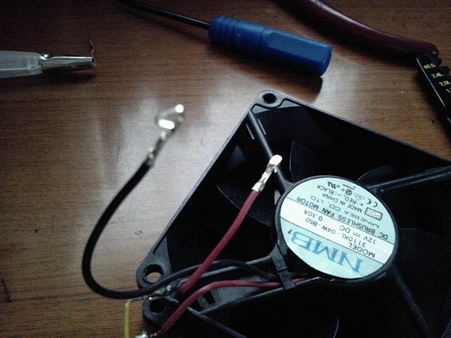

2つとも終了。
コネクターはまだ入れてませんが、コンタクトピンさえ出来れば問題ないはずです。
この手の物はそうそうやらないと思いますが、いい勉強になりました。
DSC_0066
DSC_0066 posted by (C)ゆさみ さくら
